ファイバレーザ加工機＋丸鋸切断機
ファイバレーザ加工機と丸鋸切断機を活用し、お客様の「すぐ欲しい」のご要望にお応えします。
自社にて加工することで、より早く加工品をお持ちすることが可能になりました。
ご指定の寸法に切断し、ご希望の形状にレーザー加工をすることにより、
お客様のもとへ「プラモデル」のように作りやすい部材で納入いたします。
お客様の製作・加工時間を大幅に短縮できます。
最新鋭の設備を駆使して、正確・精密な加工品をお届けします。
お客様の後工程の段取りもしやすくなります。
ファイバレーザ加工機
スピード・コスト・信頼性に優れた、最新鋭の加工機を導入しています。

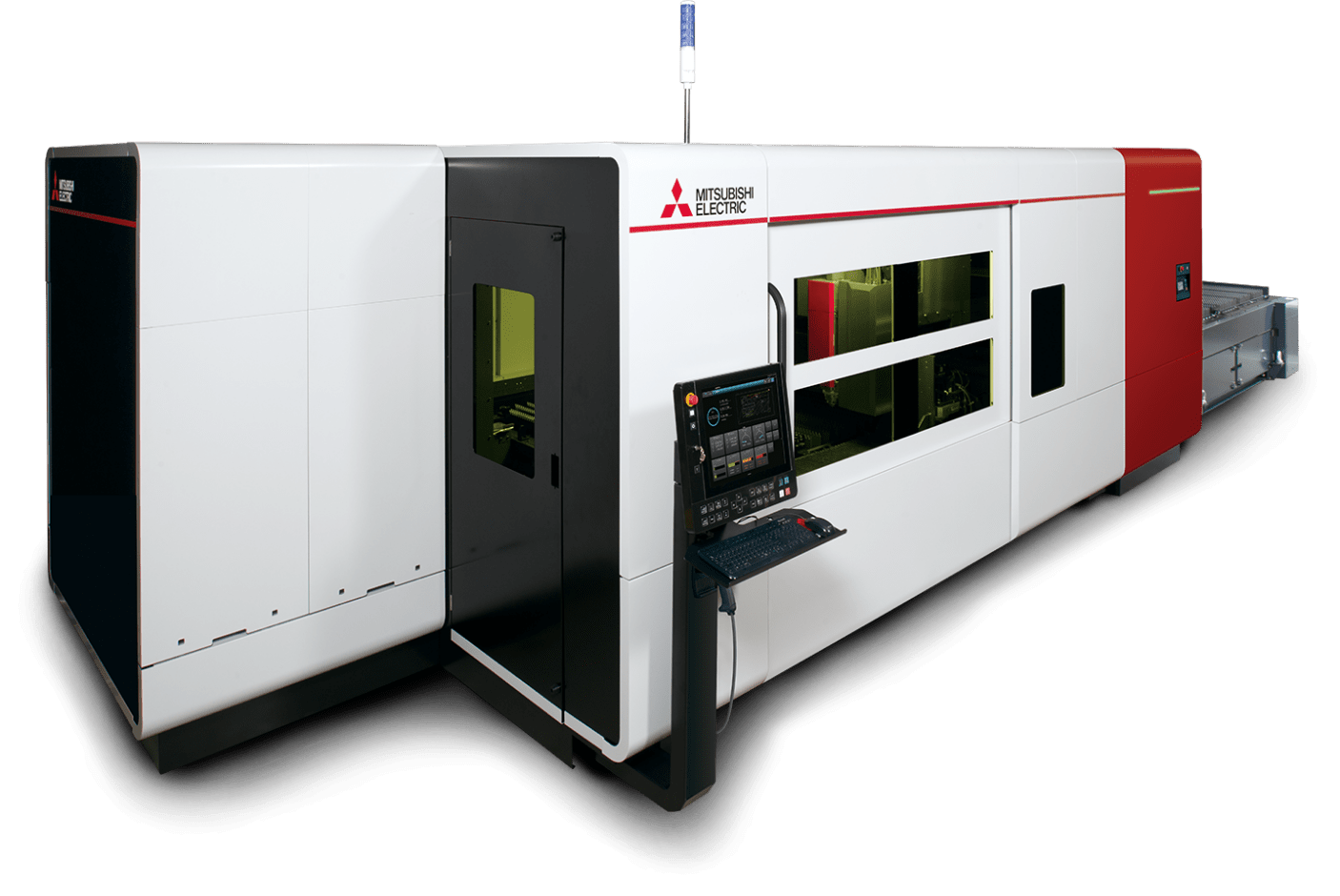

三菱電機 ファイバレーザ加工機
ML3015GX-F60
特徴
- サステナブルなレーザ加工
-
- 環境負荷の少ない生産方法で、生産段階でのCO2排出量の低減に貢献
- 世界初AI搭載のレーザ加工機
-
- 加工状態をAIが自動で判断し、「止まらない加工機」を実現
- Iot活用のつながる加工機
-
- Iot技術を活かして生産性・保全性を向上
サステナブルなレーザ加工
- 三菱電機独自のガス流コントロール「AGR-eco」により、窒素ガスの消費量を最大90%削減
- 新型「ファイバレーザ発振器」による制御技術により、電力の消費量を最大60%削減

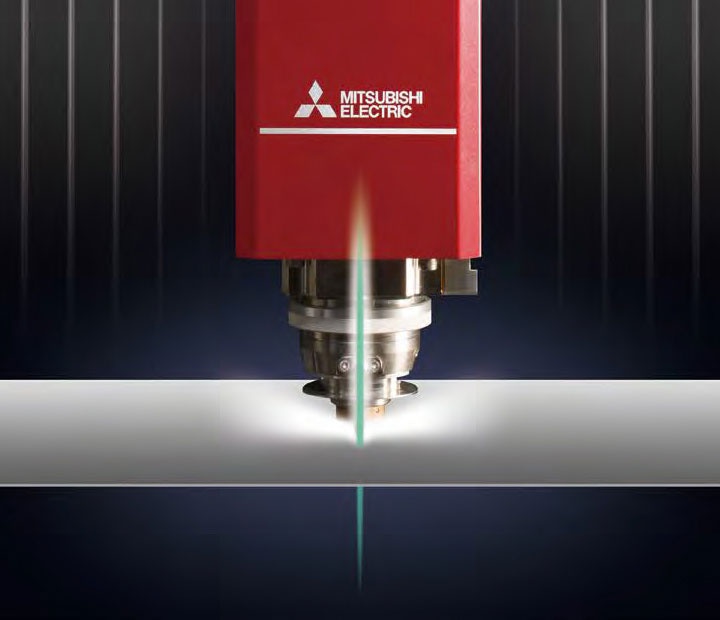

- 三菱電機製ヘッド「ZOOMFIBER」により、材質・板厚に応じてビームを最適制御

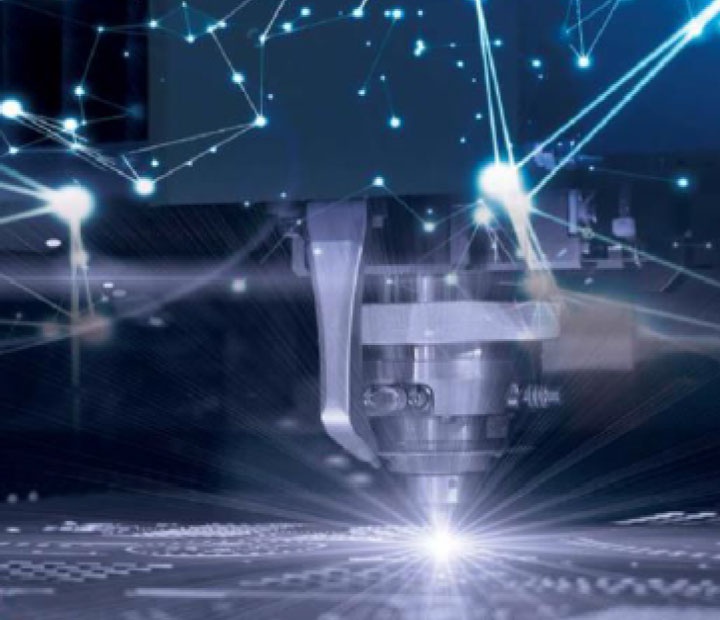

世界初 AI搭載レーザ加工機
- AIによってレーザ加工条件を自動調整する機能を世界で初めてレーザ加工機に搭載
- 三菱電機のAI技術「Maisart」により、レーザ加工中の音と光から加工状態を自動で判断
- AIがノズルの状態を判定し、21個のノズルから自動でノズル交換
Iot活用のつながる加工機

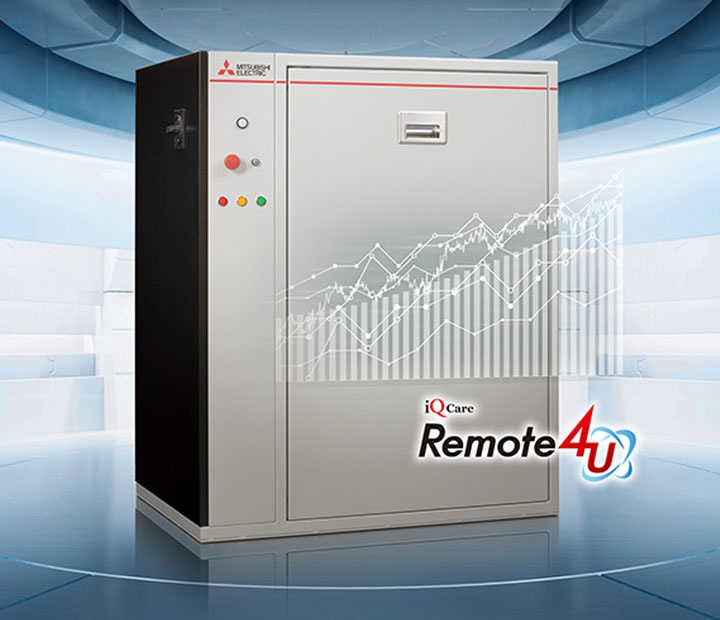

- Iot技術の「Remote4U」により、稼働状況の確認やリモートでの遠隔診断が可能となり、保全性が向上
- 三菱電機独自のAR技術「MEL' S AR」による直感的な位置決め操作により、生産性が向上
- 三菱電機製新型「ファイバレーザ発振器」搭載により、アルミ・銅などの高反射材の反射光の90%以上を除去

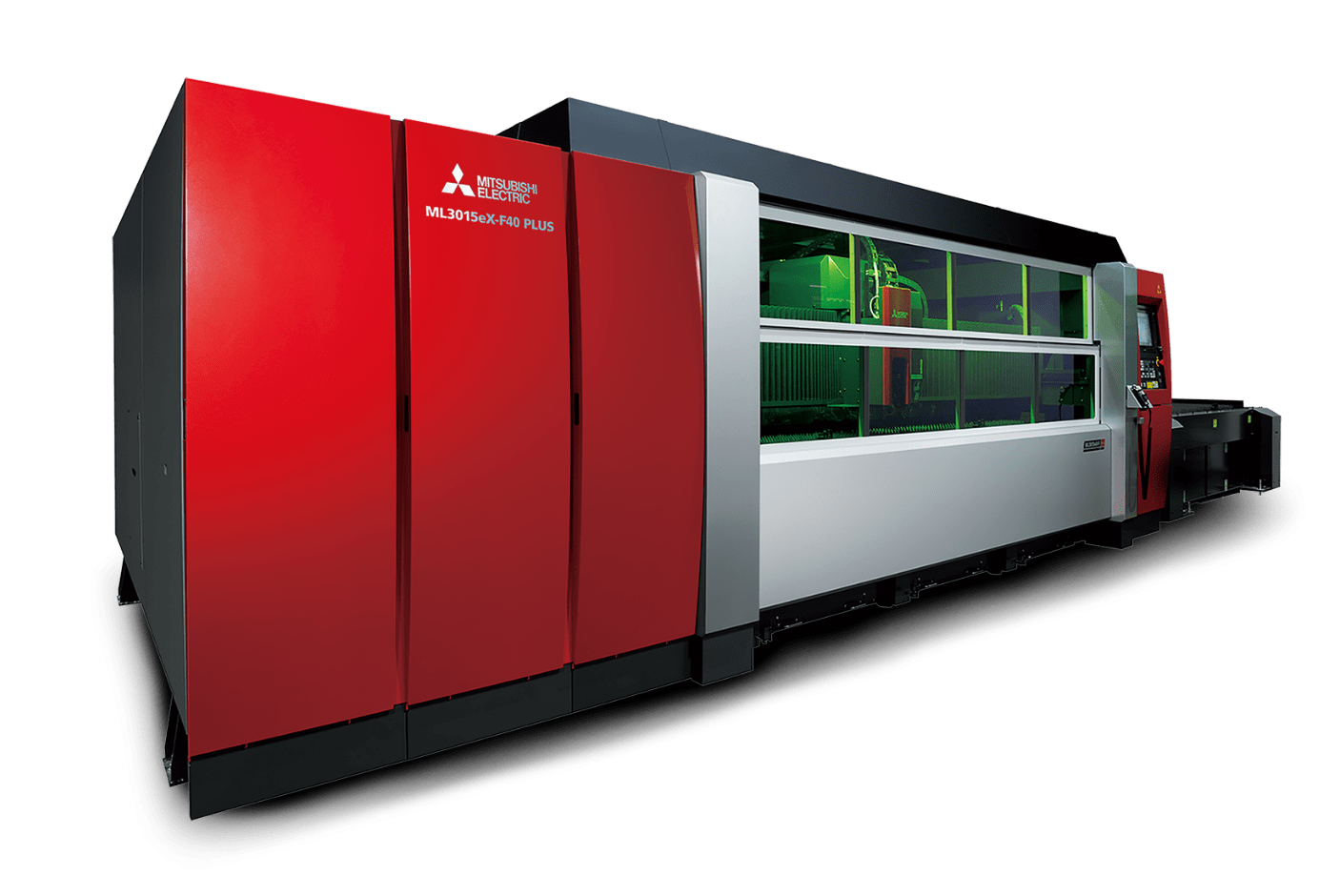

三菱電機 二次元レーザ加工機
ML3015eX-F40
特徴
-
- 薄板加工時間を26%短縮
- 知能化機能搭載
- 中・厚板加工(酸素切断)の生産性が従来のレーザー加工機と比較して38%短縮
- 薄板加工(窒素切断)の生産性が従来のレーザー加工機と比較して66%短縮
- 厚板のピアス時間においては従来比73%短縮
- 新型制御装置「D-CUBES」により、生産性をさらに向上。
- AR (拡張現実) と新型制御装置「D-CUBES」により、作業効率を向上。
- 新開発の加工ヘッド搭載により、連続での自動加工を支援。
- ファイバレーザ発振器・ecoモードなどの搭載で、省エネを実現。
レーザ加工機 スペック一覧
| 機種名 | ML3015GX-F60 | ML3015eX-F40 |
|---|---|---|
| 移動方式 | 光走査方式 | 光走査方式（XY軸：光移動） |
| ストローク (X×Y×Z) (mm) | 3100×1565×120 | 3100×1565×150 |
| 早送り速度 (m/分) | 最大170 (合成) | 最大140m (合成) |
| 位置決め精度 (mm) | 0.05/500 (XY軸)、0.1/100 (Z軸) | 0.05/500 (X、Y軸) |
| 繰り返し精度 (mm) | ±0.01 (XY軸) | ±0.01 (X、Y軸) |
| 定格レーザー出力 | 6kW | 4kW |
| 加工材質 | 熱延鋼板(SS400、HOT)〜25mm、 酸洗鋼板(SPHC-P)、冷延鋼板(SPCC)、 縞鋼板、S45C〜S55C、ステンレス(SUS304)、 アルミ(A5052)、銅、真鍮、チタン |
熱延鋼板(SS400、HOT)〜22mm、 酸洗鋼板(SPHC-P)、冷延鋼板(SPCC)、 縞鋼板、S45C〜S55C、ステンレス(SUS304)、 アルミ(A5052)、銅、真鍮、チタン |

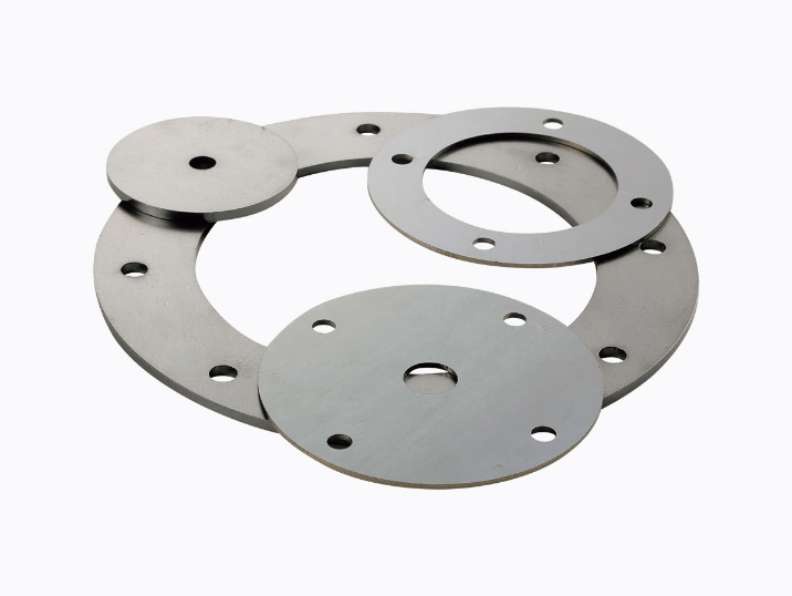

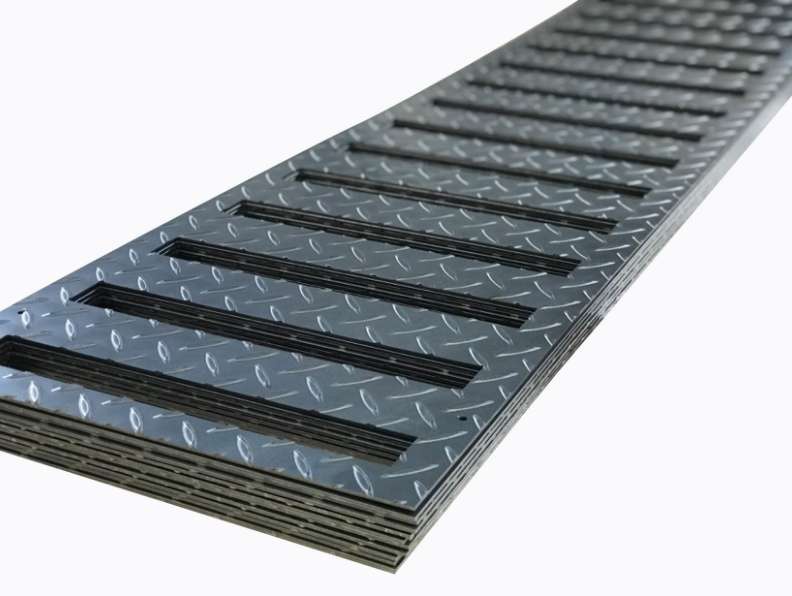

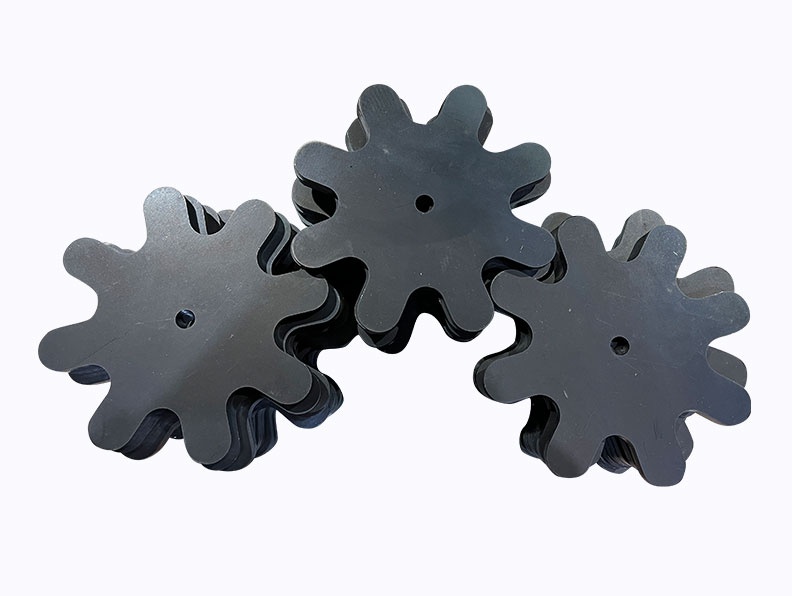

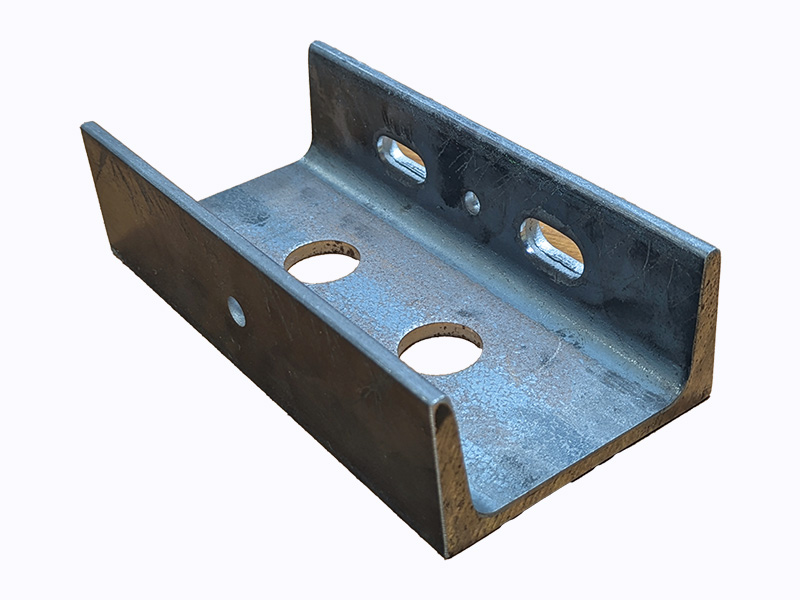

レーザ加工機での加工品

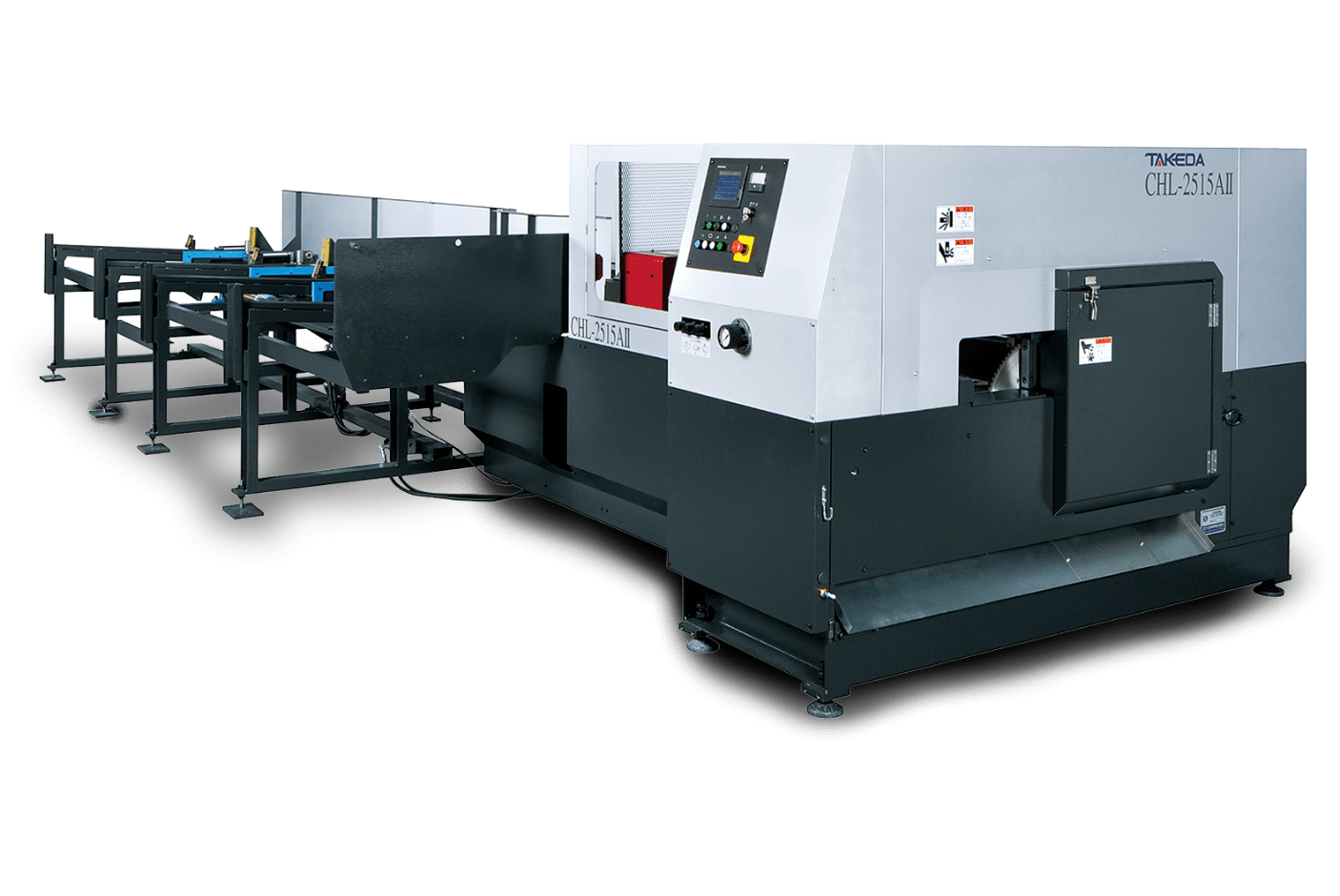

超硬・ハイス刃両対応丸鋸切断機
超硬・ハイス刃両対応丸鋸切断機
CHL-2515AⅡ
特徴
- 高速切断×高精度
-
- 切断速度 15秒/1本 (ハンドソー比較時：約12倍の速さ)
- 寸法公差±0.1mm (ハンドソー比較時：約10倍の寸法公差)
- 超硬刃・ハイス刃仕様
-
- 超硬刃・ハイス刃の使い分けにより、幅広い鋼種に対応
超硬・ハイス刃両対応丸鋸切断機 スペック一覧
| 機種名 | CHL-2515AⅡ |
|---|---|
| 素材サイズ (mm) |
・丸材1本切断：φ35～φ139.8 ・丸材2本切断：φ35～φ114.3 ・角材1本切断：□40～□150 ・角材2本切断：□40～□125 |
| 最大素材質量 | 550kg |
| 素材長さ | 最大12000mm、最小510mm＋製品長さ |
| 切断長さ |
・端切り：15mm以上 ・残材：70mm以上 ・製品：15mm以上 |

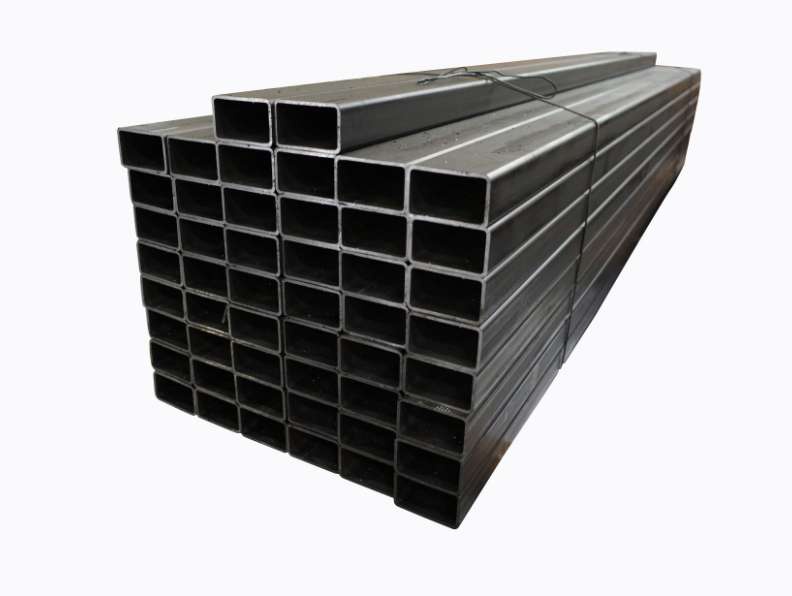

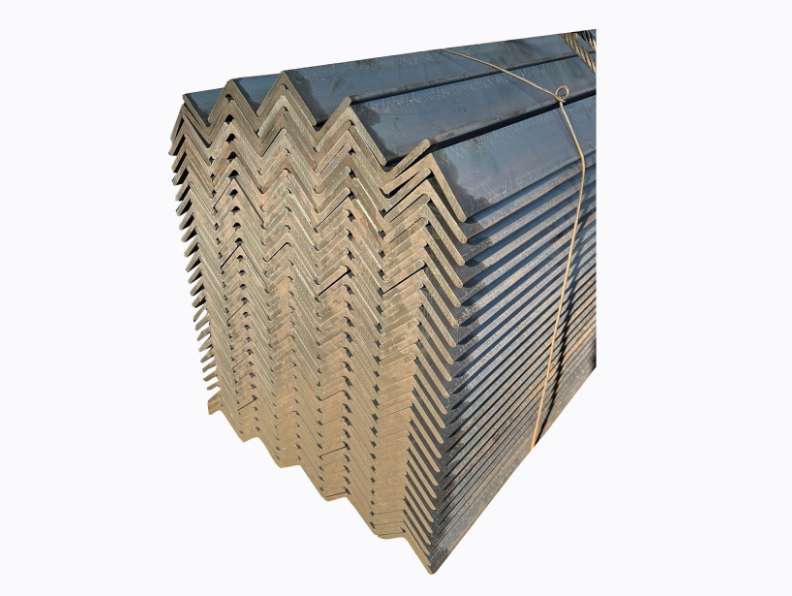

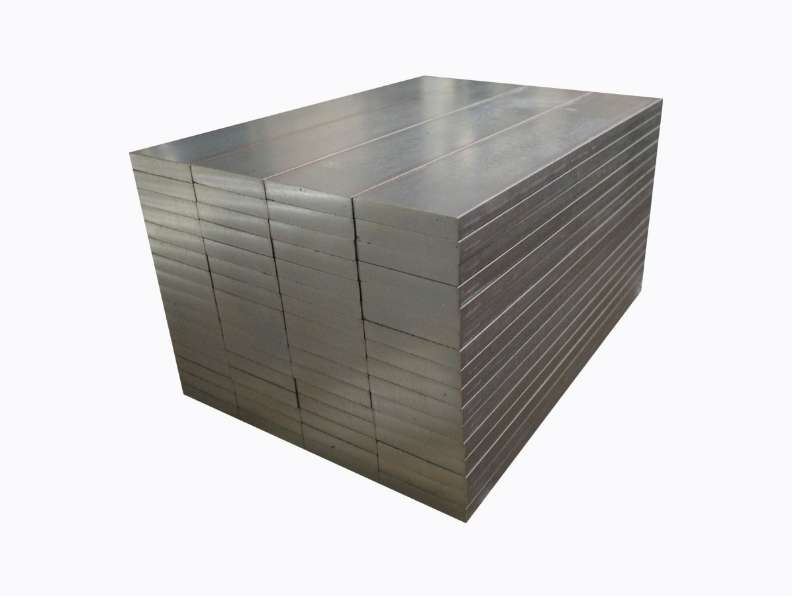

超硬・ハイス刃両対応丸鋸切断機での加工品
その他の設備一覧
| 機械名 | メーカー名 | 型番 | 台数 | 備考 |
|---|---|---|---|---|
| バンドソー | アマダ | HFA-300 | 2 | |
バンドソー |
アマダ | HFA-400 | 1 | |
| バンドソー | アマダ | HKA-400 | 1 | 60°角度切対応 |
| バンドソー | アマダ | HA-250 | 1 | |
| アイアンワーカー | アマダ | IW-45 | 1 | |
| ボール盤 | 吉田鐵工所 | YD3-65N | 1 | |
| ボール盤 | キラ・コーポレーション | KID-420 | 1 |
